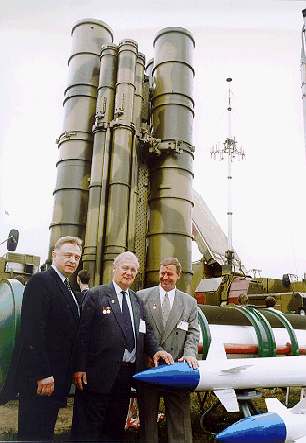

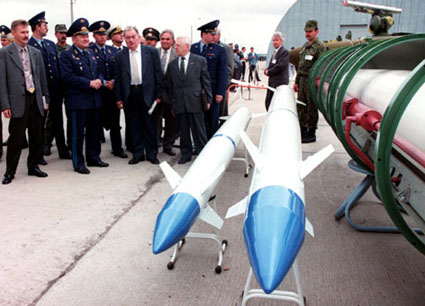

МКБ "Факел" с середины 90-х годов разрабатывает зенитные управляемые ракеты нового поколения. Новыми ЗУР должны быть вооружены последние модификации ЗРК С-300ПМ-2, новая система С-400, перспективные комплексы ПВО ВВС и ВМФ, а также на базе этих ракет будут разработаны ракеты класса "воздух-воздух" для вооружения самолетов Су-35 и МиГ-31. Зенитным ракетам присвоен индекс 9М96 и 9М96М (для экспорта 9М96Е и 9М96Е2).

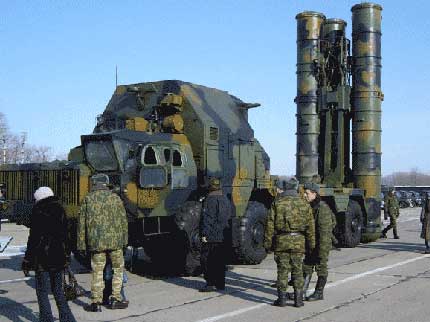

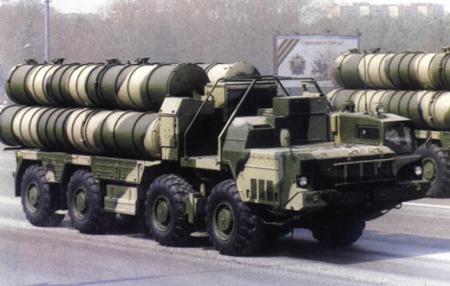

В типовом герметичном транспортно-пусковом контейнере (ТПК) вместо одной большой ракеты типа 48Н6Е теперь размещаются четыре ракеты 9М96Е2, объединенные в специальную разборную кассету, а значит, полный боевой комплект штатной пусковой установки (ПУ) составляет 16 ракет. Причем при существенном улучшении тактико-технических характеристик 9М96Е2, по сравнению с прежними модификациями ракет семейства С-300П, значительно снижена ее масса - до 420 кг. Предельные границы зоны применения нового изделия: максимальная дальность стрельбы - 120 км (у экспортного варианта, а для российских систем этот показатель будет несколько большим), максимальная высота - 30 км(у экспортного варианта, а для российских систем этот показатель будет равен 35 км), минимальная дальность - 1 км, минимальная высота - 5 м. Система управления обеспечивает круговой обстрел целей без предварительного разворота ракеты или наведения ПУ перед пуском по азимуту.

[img align=left]load_theme/files/s30047-3-1.jpg[/img]Старт ракеты - вертикальный с помощью порохового аккумулятора давления, производится с неподготовленных в инженерном отношении позиций, с минимальным интервалом между пусками с одной ПУ - 2 секунды. Перед запуском маршевого двигателя ракета выбрасывается из контейнера на высоту более 30 м. Быстрое склонение (разворот продольной оси) ракеты в направлении расчетной точки встречи осуществляется до запуска ракетного двигателя при помощи струйной газодинамической системы, которая управляет ракетой и на траектории полёта. Двигатель запускается после окончания склонения на высоте более 30 м, что практически исключает воздействие его газовой струи на наземные средства ЗРК. При старте и дальнейшем полете ракета не имеет отделяющихся частей. После запуска маршевого двигателя на начальном и среднем участках траектории полета используется инерциальное управление с радиокоррекцией (что позволяет добиться максимальной помехозащищенности), а непосредственно в процессе перехвата цели - активное радиолокационное самонаведение

Применение на ракете 9М96Е2 оригинального двигателя поперечного управления обеспечивает во всей зоне поражения реализацию режима сверхманевренности с выходом на перегрузку 20 единиц за 0,025 секунд и высокую точность наведения на цель. Масса осколочной боевой части, имеющей управляемое поле поражения в экваториальной плоскости, вместе с системой многоточечного инициирования составляет 24 кг. Подрыв боевой части ракеты производится активным радиолокационным взрывателем.

[div align=center][/div]
Радиовзрыватель, адаптирующийся к условиям встречи ракеты с целью с помощью контактного датчика, определяет момент подрыва боевой части, который должен быть строго согласован со скоростями разлета осколков для накрытия осколочным полем уязвимой части цели и направлением, в котором требуется обеспечить выброс осколков с повышенными скоростями разлета. Направленный выброс осколков осуществляется применением управляемой осколочно-фугасной боевой части с системой многоточечного инициирования. Эта система по команде радиовзрывателя на срабатывание боевой части в управляемом режиме (при наличии информации о фазе промаха) вызывает инициирование ее заряда в соответствующих требуемому направлению периферийных точках подрыва. В результате происходит перераспределение энергии взрыва заряда в заданном направлении и метание основной части осколочного поля с повышенной скоростью в сторону цели. При отсутствии информации о фазе промаха реализуется центральный подрыв боевой части с симметричным разлетом осколков.

9М96Е2 оптимизирована для борьбы с высокоточным оружием, крылатыми ракетами и баллистическими целями, в том числе малозаметными. Она не просто разрушает воздушные цели, но и подрывает их боевую часть. Вероятность поражения одной ракетой заданных целей без учета эксплуатационной надежности составляет:

не менее 0,9 для пилотируемых целей, в том числе выполненных по технологии “стелс”, барражирующих и совершающих противозенитный маневр;

не менее 0,8 для беспилотных целей, в том числе совершающих противозенитный маневр (при этом с вероятностью не менее 0,7 сопровождается уничтожением их боевой нагрузки).

Управление 9М96Е2 - комбинированное. На большей части траектории полета к цели управление ракетой производится с помощью бортовой инерциальной системы с использованием информации наземного радиолокатора о координатах цели, вводимой в бортовую аппаратуру 9М96Е2 наземными средствами ЗРК перед стартом и корректируемой в процессе полета по радиолинии коррекции. На конечном участке полета ракета управляется по данным, вырабатываемым активной радиолокационной головкой самонаведения.

Время подготовки ракеты к пуску при нахождении ее на ПУ не более 8 секунд. Назначенный срок службы — 15 лет. Этот срок может быть продлен после проведения технического освидетельствования 9М96Е2 в местах их эксплуатации.

Ракета 9М96Е существенно отличается от 9М96Е2 по своми характеристикам. Дальность поражения цели - 40 км, а высота поражения - 20 км, масса - 333 кг. Мощность двигателя у 9М96Е меньше, чем у 9М96Е2, но размерами и массой они почти не различаются.

Одна из модификаций 9М96 станет основным оружием дальнего действия боевых самолетов ВВС.

[div align=center][/div]
Технические характеристики ракет ЗУР- 9М96Е,9М96Е2

Дальность поражения цели, км
- минимальная 1 1
- максимальная 40 ,120

Высота поражения цели, км
- минимальная 0,005 0,005
- максимальная 20 ,30

Масса, кг:
- ракеты 333, 420
- боевой части 24, 24
- траспортно-пускового контейнера с четырмя ракетами 2 300 , 2 700

Средняя скорость ракеты, м/с 750, 1 000

Вероятность поражения цели:
- пилотируемой цели 0,9 0,9
- беспилотной цели 0,8 0,8
- боевой нагрузки цели 0,7 0,7
