Зенитный ракетный комплекс Бук

Печать: Шрифт: Абв Абв Абв
admin 13 Мая 2008 в 12:18:29

Войсковой ЗРК "Бук" (9К37) предназначался для борьбы в условиях радиопротиводействия с аэродинами-ческими целями, летящими со скоростями до 830 м/с, на средних и малых высотах, маневрирующими с перегрузками до 10-12 единиц, на дальностях до 30 км, а в перспективе - и с баллистическими ракетами "Ланс". Разработка была начата по Постановлению ЦК КПСС и СМ СССР от 13 января 1972 г. и предусматривала использование кооперации разработчиков и изготовителей, по основному составу соответствующей ранее задействованной в создании ЗРК "Куб". Одновременно была определена разработка ЗРК М-22 «Ураган» для Военно-Морского флота с использованием единой с комплексом "Бук" ЗУР.
Разработчиком ЗРК "Бук" в целом был определен Научно-исследовательский институт приборостроения (НИИП) Научно-конструкторского объединения (НКО) "Фазотрон" (генеральный директор В.К. Гришин) МРП (бывшее ОКБ-15 ГКАТ). Главным конструктором комплекса 9К37 в целом был назначен А.А. Растов, командного пункта (КП) 9С470 - Г.Н. Бадаев (затем В.И. Сокиран), самоходных огневых установок (СОУ) 9А38 - В.В. Матяшев, полуактивной доплеровской головки самонаведения 9Э50 для ЗУР - И.Г. Акопян.
Пускозаряжающие установки (ПЗУ) 9А39 создавались в Машиностроительном конструкторском бюро (МКБ) "Старт" МАП (бывшем ОКБ-203 ГКАТ) под руководством АИ. Яскина.
Унифицированные гусеничные шасси для боевых машин комплекса создавались в ОКБ-40 Мытищинского машиностроительного завода (ММЗ) Министерства транспортного машиностроения коллективом, возглавляемым Н.А Астровым.
Разработку ракет 9М38 поручили Свердловскому машиностроительному конструкторскому бюро (СМКБ) "Новатор" МАП (бывшему ОКБ-8) во главе с Л.В. Люльевым, отказавшись от привлечения КБ завода № 134, ранее разработавшего ЗУР для комплекса "Куб".
Станция обнаружения и целеуказания (СОЦ) 9С18 ("Купол") разрабатывалась в Научно-исследовательском институте измерительных приборов (НИИИП) МРП под руководством главного конструктора АП. Ветошко (затем - Ю.П. Щекотова).
Для комплекса разрабатывался также комплект средств технического обеспечения и обслуживания на автомобильных шасси.
Завершение разработки средств комплекса предусматривалось во II квартале 1975 г. Однако для скорейшего усиления ПВО основной ударной силы Сухопутных войск - танковых дивизий - с наращиванием боевых возможностей, входящих в эти дивизии зенитно-ракетных полков "Куб" путем увеличения вдвое канальности по целям (и обеспечения, по возможности, полной автономности этих каналов в процессе работы от обнаружения до поражения цели), Постановлением ЦК КПСС и СМ СССР от 22 мая 1974 г. было предписано осуществить создание ЗРК "Бук" в два этапа. Предлагалось вначале ускоренными темпами разработать ЗУР и самоходную огневую установку ЗРК "Бук", способную осуществлять пуск как ракет 9М38, так и ЗМ9МЗ от комплекса "Куб-МЗ". На этой базе с использованием других средств комплекса "Куб-МЗ" предусматривалось создать ЗРК "Бук-1" (9К37-1), обеспечив его выход на совместные испытания в сентябре 1974 г., сохранив ранее предписанные объемы и сроки работ по комплексу "Бук" в полном заданном составе.
Для ЗРК "Бук-1" предусматривалось в составе каждой из пяти зенитных ракетных батарей полка "Куб-МЗ" в дополнение к одной самоходной установке разведки и наведения и четырем самоходным пусковым установкам иметь одну самоходную огневую установку 9А38 из состава ЗРК "Бук". Таким образом за счет применения самоходной огневой установки со стоимостью около 30% затрат на все остальные средства батареи в зенитном ракетном полку "Куб-МЗ" число целевых каналов увеличивалось с 5 до 10, а число боеготовных ЗУР - с 60 до 75.

[div align=center][/div]

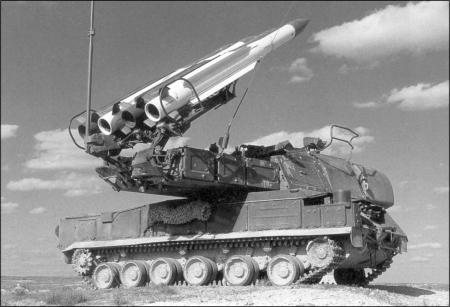

Размещенная на шасси ГМ-569 самоходная огневая установка 9А38 как бы объединяла функции самоходной установки разведки и наведения и самоходной пусковой установки, использовавшихся в составе ЗРК "Куб-МЗ". Она обеспечивала поиск в установленном секторе, обнаружение и захват цели на автосопровождение, решение предстартовых задач, пуск и самонаведение находящихся на ней трех ракет 9М38 или ЗМ9МЗ, а также трех ЗУР ЗМ9МЗ, расположенных на сопряженной с ней одной из самоходных пусковых установок 2П25МЗ. Боевая работа самоходной огневой установки могла осуществляться как при управлении и целеуказании от самоходной установки разведки и наведения, так и автономно.
В состав самоходной огневой установки 9А38 входили:
радиолокационная станция 9С35;
цифровая вычислительная система;
пусковое устройство с силовым следящим приводом;
наземный радиолокационный запросчик, работающий в системе опознавания "Пароль";
телевизионно-оптический визир;
аппаратура телекодовой связи с самоходной установкой разведки и наведения;
аппаратура проводной связи с самоходной пусковой установкой;
система автономного электропитания на базе газотурбинного устройства;
аппаратура навигации, топопривязки и ориентирования;
система жизнеобеспечения.

Масса самоходной огневой установки с боевым расчетом из 4 человек составляла 34т.
Прогресс, достигнутый в части создания СВЧ приборов, кварцевых и электромеханических фильтров, цифровых вычислительных машин (ЦВМ), позволил объединить в РЛС 9С35 функции станций обнаружения, сопровождения и подсвета цели. Станция работала в сантиметровом диапазоне волн с использованием единой антенны и двух передатчиков - импульсного и непрерывного излучения. Первый передатчик применялся для обнаружения и автосопровождения цели в квазинепрерывном режиме излучения или, при возникновении затруднений с однозначным определением дальности, в импульсном режиме со сжатием импульсов (с использованием линейно-частотной модуляции). Второй передатчик (непрерывного излучения) применялся для подсвета цели и ЗУР. Антенная система танции вела секторный поиск электромеханическим способом, сопровождение цели по угловым координатам и дальности производилось моноимпульсным методом, а обработка сигналов осуществлялась ЦВМ. Ширина диаграммы направленности антенны канала сопровождения цели составляла 1,3° по азимуту и 2,5° по углу места, канала подсвета - 1,4° по азимуту и 2,65° по углу места. Время обзора сектора поиска (120° по азимуту и 6-7° по углу места) в автономном режиме - 4 с, в режиме ЦУ (10° по азимуту и 7° по углу места) - 2 с. Средняя мощность передатчика канала обнаружения и сопровождения цели составляла: при использовании квазинепрерывных сигналов - не менее 1 кВт, при использовании сигналов с линейно-частотной модуляцией - не менее 0,5 кВт. Средняя мощность передатчика подсвета цели - не менее 2 кВт. Коэффициент шума обзорных и пеленгационных приемников станции не превышал 10 дБ. Время перехода РЛС из дежурного режима в боевой составляло не более 20 с. Станция была способна однозначно определять скорость цели с точностью 20- ±10 м/с, обеспечивалась СДЦ. Максимальные ошибки по дальности составляли не более 175 м, среднеквадратичные ошибки измерения угловых координат - не более 0,5 д.у. РЛС была защищена от активных, пассивных и комбинированных помех. Аппаратура самоходной огневой установки обеcпечивала блокировку пуска ЗУР при сопровождении своего самолета или вертолета.

Самоходная огневая установка 9А38 имела пусковое устройство со сменными направляющими либо для трех ЗУР ЗМ9МЗ, либо для трех ЗУР 9М38.
Зенитная ракета 9М38 была выполнена с применением двухрежимного твердотопливного двигателя (общее время работы около 15 с). Отказ от прямоточного двигателя объяснялся как неустойчивостью его работы при больших углах атаки и большим сопротивлением на пассивном участке траектории, так и сложностью его отработки, в значительной мере определившей срыв сроков создания комплекса "Куб". В силовой конструкции камеры двигателя был применен металл, сопло связано с камерой длинным газоходом.
Общая схема ракеты нормальная, Х-образная, с крылом малого удлинения, внешне напоминала американские корабельные зенитные ракеты семейств "Тартар" и "Стандарт", что соответствовало жестким габаритным ограничениям при применении ЗУР 9М38 в комплексе М-22, разрабатывавшемся для советского флота.
В передней части ракеты последовательно размещаются полуактивная головка самонаведения, аппаратура автопилота, источники питания и боевая часть. Для уменьшения разброса центровки по времени полета камера сгорания РДТТ размещена ближе к середине ракеты и сопловой блок включает удлиненный газоход, вокруг которого расположены элементы рулевого привода. Ракета не имела отделяющихся в полете частей. Длина ракеты составляла 5,5 м, диаметр - 400 мм, размах рулей - 860 мм.
Меньший диаметр переднего отсека ракеты (330 мм) по отношению к двигателю и хвостовому отсеку определяется преемственностью ряда элементов с семейством ракет ЗМ9. Для ракеты разрабатывалась новая ГСН с комбинированной системой управления. В комплексе было реализовано самонаведение ЗУР по методу пропорциональной навигации с захватом цели после старта.
ЗУР 9М38 могла обеспечить поражение целей на высотах от 25 м до 18-20 км на дальностях - от 3,5 до 25-32 км. Ракета развивала скорость полета 1000 м/с и могла маневрировать с перегрузками до 19 ед.
Масса ракеты составляла 685 кг, в том числе боевой части - 70 кг.
Конструкция ракеты 9М38 обеспечивала поставку ее в войска в транспортном контейнере 9Я266 в окончательно снаряженном виде, а также эксплуатацию без проведения проверок и регламентных работ в течение 10 лет.
В период с августа 1975 г. по октябрь 1976 г. ЗРК "Бук-1" в составе самоходной установки разведки и наведения 1С91МЗ, самоходной огневой установки 9А38, самоходных пусковых установок 2П25МЗ, ЗУР ЗМ9МЗ и 9М38, а также машины технического обслуживания (МТО) 9В881 проходил государственные испытания на Эмбенском полигоне (начальник полигона Б.И. Ващенко) под руководством комиссии, которую возглавлял П.С. Бимбаш.
В результате испытаний была получена дальность обнаружения самолетов РЛС самоходной огневой установки в автономном режиме работы от 65 до 77 км на высотах более 3000 м, которая на малых высотах (30-100 м) уменьшалась до 32- 41 км. Вертолеты на малых высотах обнаруживались на удалении 21-35 км. В централизованном режиме работы из-за ограниченных возможностей выдающей целеуказания самоходной установки разведки и наведения 1С91М2 дальности обнаружения самолетов уменьшалась до 44 км для целей на высотах 3000-7000 м и до 21-28 км на малых высотах.
Работное время самоходной огневой установки в автономном режиме (от обнаружения цели до пуска ЗУР) составило 24-27 с. Время заряжания и разряжания тремя ЗУР ЗМ9МЗ или 9М38 составило около 9 мин.
При стрельбе ЗУР 9М38 поражение самолетов, летящих на высотах более 3 км, обеспечивалось на дальности от 3,4 до 20,5 км, а на высоте 30 м - от 5 до 15,4 км. Зона поражения по высоте составила от 30 м до 14 км, по курсовому параметру - 18 км. Вероятность поражения самолета одной ЗУР 9М38 составила 0,70-0,93.
Комплекс был принят на вооружение в 1978 г. В связи с тем, что самоходная огневая установка 9А38 и ЗУР 9М38 являлись средствами, лишь дополняющими средства ЗРК "Куб-МЗ", комплекс получил название "Куб-М4" (2К12М4).
Производство самоходной огневой установки 9А38 было поручено Ульяновскому механическому заводу МРП, а ЗУР 9М38 - Долгопрудненскому машиностроительному заводу МАП, выпускавшему ранее ракеты ЗМ9.
Появившиеся в войсках ПВО СВ комплексы "Куб-М4" позволили значительно повысить эффективность ПВО танковых дивизий Сухопутных войск Советской Армии.
Совместные испытания комплекса "Бук" в полном заданном составе средств проводились с ноября 1977 г. по март 1979 г. на Эмбенском полигоне (начальник полигона В.В. Зубарев) под руководством комиссии во главе с Ю.Н. Первовым.

Характеристики боевых средств ЗРК «Бук»

Размещенный на шасси ГМ-579 командный пункт 9С470 и обеспечивал прием, отображение и обработку информации о целях, поступившей от станции обнаружения, и целеуказания 9С18 и шести самоходных огневых установок 9АЗЮ, а также с вышестоящих КП, выбор опасных целей и распределение их между самоходными огневыми установками в ручном и автоматическом режимах, задание их секторов ответственности, отображение информации о наличии ЗУР на них и на пускозаряжающих установках, о литерах передатчиков подсвета самоходных огневых установок, о их работе по целям, о режимах работы станции обнаружения и целеуказания, организацию работы комплекса в условиях помех и применения противником противорадиолокационных ракет, документирование работы и тренировку расчета КП. Командный пункт обрабатывал сообщения о 46 целях на высотах до 20 км в зоне радиусом 100 км за цикл обзора станции обнаружения и целеуказания и выдавал на самоходные огневые установки до 6 целеуказаний с точностью 1° по азимуту и по углу места, 400-700 м - по дальности. Масса КП с боевым расчетом из 6 человек не превышала 28 т.
Трехкоординатная когерентно-импульсная станция обнаружения и целеуказания 9С18 ("Купол") сантиметрового диапазона с электронным сканированием луча в секторе по углу места (устанавливается 30° или 40°) и механическим (круговым или в заданном секторе) вращением антенны по азимуту с помощью электропривода или гидропривода была предназначена для обнаружения и опознавания воздушных целей на дальностях до 110-120 км (45 км при высоте полета 30 м) и передачи информации о воздушной обстановке на КП 9С470.

Темп обзора пространства в зависимости от установленного сектора обзора по углу места и наличия помех составлял от 4,5 до 18 с при круговом обзоре и от 2,5 до 4,5 с при обзоре в секторе 30°. Радиолокационная информация передавалась по телекодовой линии на КП 9С470 в объеме 75 отметок за период обзора (4,5 с). Среднеквадратичные ошибки (СКО) измерения координат целей составляли: не более 20' - по азимуту и по углу места, не более 130 м - по дальности, разрешающая способность по дальности не хуже 300 м, по азимуту и по углу места - 4°.
Для защиты от прицельных помех использовалась перестройка несущей частоты от импульса к импульсу, от ответных - то же и бланкирование интервалов дальности по каналу автосъема, от несинхронных импульсных - смена наклона линейно-частотной модуляции и бланкирование участков дальности. При шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней станция обнаружения и целеуказания обеспечивала обнаружение самолета-истребителя на дальности не менее 50 км. Станция обеспечивала проводку целей с вероятностью не ниже 0,5 на фоне местных предметов и в пассивных помехах при помощи схемы селекции движущихся целей с автокомпенсацией скорости ветра. Станция была защищена от противорадиолокационных ракет путем программной перестройки несущей частоты за 1,3 с, перехода на круговую поляризацию зондирующих сигналов или в режим прерывистого излучения (мерцания).
В состав станции входили антенный пост, состоящий из отражателя усеченного параболического профиля, облучателя в виде волноводной линейки, обеспечивающей электронное сканирование луча в угломестной плоскости, поворотного устройства, устройства сложения антенны в походное положение; передающее устройство (со средней мощностью до 3,5 кВт); приемное устройство (с коэффициентом шума не более 8) и другие системы.
Вся аппаратура станции располагалась на доработанном самоходном шасси "объект 124" семейства СУ-1 ООП. Отличие гусеничной базы станции обнаружения и целеуказания от шасси других боевых средств ЗРК "Бум" определялось тем, что РЛС "Купол" изначально задавалась в разработку вне состава ЗРК как средство обнаружения дивизионного звена ПВО СВ.
Время перевода станции из походного положения в боевое составляло не более 5 мин, а из дежурного режима в рабочий - не более 20 с. Масса станции с расчетом из 3 человек не более 28,5 т.
Самоходная огневая установка 9А310 по своему предназначению и устройству отличалась от самоходной огневой установки 9А38 ЗРК "Куб-М4" ("Бук-1") тем, что с помощью телекодовой линии сопрягалась не с самоходной установкой разведки и наведения 1C91M3 и самоходной пусковой установкой 2П25МЗ, а с КП 9С470 и пускозаряжающей установкой 9А39. Кроме того, на пусковом устройстве самоходной огневой установки 9АЗЮ располагались не три, а четыре ЗУР 9М38. Время ее перевода из походного положения в боевое было не более 5 мин. Время перевода установки из дежурного режима в рабочий, в частности, после смены позиции с включенной аппаратурой составляло не более 20 с. Время заряжания самоходной огневой установки 9А310 четырьмя ЗУР с пускозаряжающей установки осуществлялось за 12 мин, а с транспортной машины - за 16 мин. Масса самоходной огневой установки с расчетом из 4 человек не превышала 32.4 т.
Длина самоходной огневой установки составляла 9,3 м, ширина - 3,25 м (9,03 м в рабочем положении), высота -3,8 м (7,72 м).
Размещенная на шасси ГМ-577 пускозаряжающая установка 9А39 предназначалась для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска 4 ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжания и разряжания самоходной огневой установки четырьмя ЗУР. Таким образом, пускозаряжающая установка ЗРК "Бук" объединяла функции транспортно-заряжающей машины и самоходной пусковой установки комплекса "Куб". В состав пускозаряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с расчетом из 3 человек - не более 35.5 т.
Длина пускозаряжающей установки составляла 9,96 м, ширина - 3,316 м, высота - 3,8 м.
Командный пункт комплекса принимал с КП зенитной ракетной бригады "Бук" (АСУ "Поляна-Д") и со станции обнаружения и целеуказания информацию о воздушной обстановке, обрабатывал ее и выдавал ЦУ на самоходные огневые установки, которые по данным ЦУ осуществляли поиск и захват на автосопровождение целей. При входе целей в зону поражения производился пуск ЗУР. Наведение ракет производилось по методу пропорциональной навигации, обеспечивающему высокую точность наведения на цель. При подлете к цели ГСН выдавала на радиовзрыватель команду на ближнее взведение. При сближении с целью на расстояние 17 м по команде подрывалась боевая часть. При несрабатывании радиовзрывателя ЗУР самоликвидировалась. При непоражении цели производился пуск по ней второй ЗУР.
По сравнению с ЗРК "Куб-МЗ" и "Куб-М4" комплекс "Бук" имел более высокие боевые и эксплуатационные характеристики и обеспечивал:
одновременный обстрел дивизионом до шести целей, а при необходимости - выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок;
большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками;
повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета;
большую эффективность поражения цели за счет повышенного могущества боевой части ЗУР.

По результатам стрельбовых испытаний и моделирования было определено, что ЗРК "Бук" обеспечивает обстрел неманеврирующих целей, летящих со скоростью до 800 м/с на высотах от 25 м до 18 км, на дальностях от 3 до 25 км (до 30 км при скорости целей до 300 м/с) при курсовом параметре до 18 км с вероятностью поражения одной ЗУР, равной 0,7-0,8. При стрельбе по целям, маневрирующим с перегрузками до 8 ед., вероятность поражения снижалась до 0,6.

Организационно ЗРК "Бук" сводились в зенитные ракетные бригады, в которые входили: КП (пункт боевого управления бригады из состава АСУ "Поляна-Д4"), четыре зенитных ракетных дивизиона со своими КП 9С470, станцией обнаружения и целеуказания 9С18, взводом связи и тремя зенитными ракетными батареями с двумя самоходными огневыми установками 9АЗЮ и одной пуско-заряжающей установкой 9А39 в каждой, а также подразделения технического обеспечения и обслуживания. В состав технических средств комплекса входили: машина техобслуживания 9В881, машины ремонта и техобслуживания (9В883, 9В884, 9В894), автоматизированная контрольно-испытательная подвижная станция (АКИПС) 9В95, транспортная машина 9Т229 с комплектом технологического оборудования 9Т319, автокран 9Т31М и другие средства.
Управление зенитной ракетной бригадой "Бук" должно было осуществляться с КП ПВО армии.
Комплекс "Бук" был принят на вооружение войск ПВО СВ в 1980 г. Серийное производство боевых средств ЗРК "Бук" было освоено в кооперации, задействованной для комплекса "Куб-М4". Новые средства - станции обнаружения и целеуказания 9С18, самоходные огневые установки 9А310 и КП 9С470 - выпускались на Ульяновском механическом заводе МРП, пускозаряжающих установок 9А39 - на Свердловском машиностроительном заводе им. М.И. Калинина МАП.

Основные ТТХ базовой машины 9А310

Зона поражения
- по дальности
- по высоте
- по параметру

3.5..25-30км.
0.025..18-20км.
до 18
Вероятность поражения цели одной ЗУР
- типа истребитель
- типа вертолет
- типа крылатая ракета


0.8..0.9
0.3..0.6
0.25..0.5
Максимальная скорость поражаемых целей800м./сек.
Время реакции22сек.
Скорость полета ЗУР850м./сек.
Длина ракеты5.55м.
Диаметр корпуса0.4м.
Стартовый вес685кг.
Вес боевой части70кг.
Канальность по цели2
Канальность по ЗУР3
Время развертывания(свертывания)5мин.
Число ЗУР на боевой машине4шт.
Экипаж4чел.
Базовая машинаГМ-569
Боевая масса c расётом32.4т.
Масса шасси24т.
Предельная нагрузка11.5т.
Габаритные размеры в походном положении:
-длина по корпусу
-ширина
-высота (в рабочем положении)


9.3м.
3.25м.
3,25 (9,03)м.
Клиренс450мм.
База?мм.
Колея?мм.
Ширина гусеницы (шаг трака)? ?
Среднее удельное давление на грунтне более 0,8 кгс/см2
Тип и марка двигателямноготопливный дизель с жидкостным охлаждением
Максимальная мощность522 (710) - 618 (840)
Трансмиссия???
Максимальная скорость по шоссе65км./час
Запас хода500км.
Запас топлива?л.
Преодолеваемые препятствия:
- макс.угол подъема
- макс.угол крена
- вертик. стенка
- ров
- брод

?град.
до?град.
?см.
3м.
?
Рабочий диапазон температурот -50°C до +50°C
Запыленности окружающего воздуха при движениидо 2.5г./м3
Бронированиепротивопульное


Модернизированный зенитный ракетный комплекс
ЗРК 9К37М1 «Бук-М1»


В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК "Бук" с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.
В результате испытаний проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М. Гусевым на Эмбенском полигоне (начальник В. В. Зубарев), было установлено, что модернизированный комплекс "Бук-М1" по сравнению с ЗРК "Бук", обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты LANS с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты "Хью-Кобра" - с вероятностью 0,6-0,7, а также зависающие вертолеты - с вероятностью 0,3-0,4 на дальности от 3,5 до 6-10 км.
В самоходной огневой установке используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех.
Обеспечено распознавание трех классов целей: самолеты, баллистические ракеты, вертолеты.
Командный пункт 9С470М1 по сравнению с КП 9С470 обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов боевых средств ЗРК.
Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6.
В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 ("Купол-М1"), имеющая плоскую угломестную ФАР и самоходное гусеничное шасси ГМ-567М, однотипное с КП, самоходной огневой установкой и пускозаряжающей установкой.
Длина станции обнаружения и целеуказания 9,59 м, ширина - 3,25 м, высота - 3,25 м (8,02 м в рабочем положении), масса - 35 т.
В комплексе "Бук-М1" предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет.
Боевые средства комплекса "Бук-М1" взаимозаменяемы с однотипными боевыми средствами ЗРК "Бук" без их доработок, штатная организация боевых формирований и технических подразделений аналогична комплексам "Бук".
В состав технологического оборудования комплекса входят:
9В95М1 - машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе;
9В883,9В884, 9В894 - машины ремонтно-технического обслуживания на Урал-43203-1012;
9В881 - машина технического обслуживания Урал-43203-1012;
9Т229 - транспортная машина для 8 ЗУР (или 6 контейнеров с ЗУР) на КрАЗ-255Б;
9Т31М - автокран;
МТО-АТТ-М1 -мастерская техобслуживания на ЗиЛ-131.

Комплекс "Бук-М1" был принят на вооружение войск ПВО СВ в 1983 г., и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК "Бук".
Комплексы семейства "Бук" предлагались к поставкам за рубеж под наименованием "Ганг".

Модернизированный зенитный ракетный комплекс
ЗРК 9К37М1-2 «Бук-М1-2»


Кооперацией предприятий во главе с "НИИП им. В.В. Тихонравова" в 1994-1997 гг. была проведена работа по созданию ЗРК "Бук-М1-2". За счет применения новой ракеты 9М317 и модернизации других средств комплекса впервые обеспечена возможность поражения тактических БР типа "Ланс" и авиационных ракет на дальностях до 20 км, элементов высокоточного оружия, надводных кораблей на дальностях до 25 км и наземных целей (самолетов на аэродромах, пусковых установок, крупных командных пунктов) на дальностях до 15 км. Повышена эффективность поражения самолетов, вертолетов и крылатых ракет. Границы зон поражения увеличены до 45 км по дальности и до 25 км по высоте. В новой ракете предусматривается использование инерциально-корректируемой системы управления с полуактивной радиолокационной ГСН с наведением по методу пропорциональной навигации.
Ракета 9М317 внешне отличалась от 9М38 существенно меньшей длиной хорды крыла.
ЗРК "Бук-М1-2" предназначен для поражения самолетов тактической и стратегической авиации, крылатых ракет, вертолетов и других аэродинамических объектов во всем диапазоне их практического применения в условиях интенсивного радиопротиводействия, а также для борьбы с тактическими баллистическими ракетами типа "Ланс", противорадиолокационными ракетами типа "Харм" и другими элементами высокоточного оружия воздушного и наземного базирования, поражения надводных и обстрела наземных радиоконтрастных целей.
Поражение надводных и наземных целей в первую очередь свелось к их обнаружению и захвату на фоне мощных отражений от "подсвечиваемой" подстилающей поверхности и от местных предметов. ГСН ракеты, работающая на эффекте Доплера, способна выделять движущиеся цели на фоне отражения от местных предметов, а для поражения неподвижных целей принят принцип выделения их по уровню радиоконтрастности (амплитудный метод).
В середине 90-х годов были проведены стрельбы комплекса "Бук-М1-2" по тральщику проекта 266 водоизмещением в 560 т, поставленному на якорь в 12 км от берега. По нему было запущено несколько телеметрических ракет (с инертной БЧ). В результате прямого попадания тральщик загорелся и затонул. В следующих испытаниях ракетами комплекса "Бук-М1-2" на дистанции 7 км был поражен бомбардировщик Ту-16, установленный на грунте.
Стартовый вес ракеты 9М317 710-720 кг, вес БЧ 50-70 кг.
Комплекс "Бук-М1-2" широко предлагается на экспорт, но данные о его закупке не известны.

КомплексБукБук-М1Бук-М1-2
Ракета9М389М38М19М317
Зона поражения, км
- по дальности
- по высоте
-по параметру

3,5...25-30
0,025...18-20
до18

3,32...35
0,015...20-22
до 22

до 45
до 25
до 25
Вероятность поражения цели однойЗУР
- типа истребитель
- типавертолет
- типа крылатая ракета


0,8...0,9
0,8...0,95
0,25...0,5


0,8...0,95
0,3...0,6
0,4...0,6


н/д
н/д
н/д
Макс. скорость поражаемых целей,м./сек.800800н/д
Время реакции, сек.2222н/д
Скорость полета ЗУР, м./сек.850850н/д
Масса ракеты, кг685685710-720
Масса боевой части, кг707070
Канальность по цели 22н/д
Канальность по ЗУРдо 3до 3н/д
Время развертывания (свертывания),мин555
Число ЗУР на боевой машине444
Год принятия на вооружение19801983н/д
